低翘曲 PBT+GF，为什么需要 Metalign？

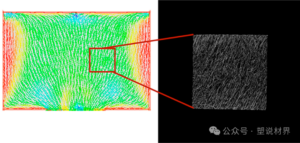

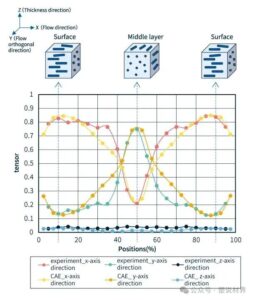

在电子电气和汽车结构件领域，玻璃纤维增强聚酯（PBT+GF）因其高刚性、耐热性和优异的电性能而被广泛应用。然而，由于 PBT 属于结晶速度极快且结晶度高的半结晶型聚合物，在玻纤的约束下，制件各向异性收缩极其严重，“翘曲（Warpage）”成为了行业内最顽固的失效特征之一。

1. 行业改善 PBT+GF 翘曲的常规手段

为了抑制 PBT+GF 的翘曲，改性工程师通常会从降低结晶收缩率和改善各向异性的角度出发，选用以下几种手段：

在这些共混体系中，引入聚碳酸酯（PC）是行业内最经典的低翘曲改性路径。PC 作为无定形高分子，其高玻璃化转变温度和零结晶收缩特性，能够显著延缓 PBT 的结晶速率，降低整体收缩率，从而在根本上平息翘曲。

目前，全球主流工程塑料巨头旗下的标准低翘曲、低收缩 PBT+GF 牌号，底层配方无一例外全部基于PBT/PC+GF这一技术流派。例如：

这些经典牌号的成功应用证明了 PBT+PC 共混技术在改善翘曲方面的科学性与有效性。

2. “低翘曲”背后的危机：非受控酯交换

虽然加入 PC 确实解决了翘曲问题，但在实际双螺杆挤出和下游注塑（特别是大机台、长流道、高剪切工况）中，PBT 与 PC 这两相会触发另一个致命的副反应——非受控酯交换反应（Uncontrolled Transesterification）。

在260-280度的加工高温下，由于 PBT 树脂合成时残留的微量钛酸酯类催化剂，以及体系中色粉、玻纤可能带入的微量游离金属离子（如 Na⁺、K⁺、Mg²⁺、Ca²⁺），两相界面会在热剪切能量场下发生疯狂的化学进攻。

PBT 的酯键与 PC 的碳酸酯键频繁断裂、重组，在界面原位生成了无序的 PBT-co-PC 嵌段共聚物。这种微观层面的化学变质，会导致一系列宏观性能的稳定性失效：

⚠️熔指飙升与碳化变色：分子链被非受控切断，熔体流动指数（MFI）在注塑热停留过程中异常狂飙，粘度崩溃；断链导致热分解加剧，材料严重发黄变色，注塑件表面频繁起银丝、流痕。

⚠️耐热变形温度（HDT）骤降：随着嵌段共聚物的增多，PBT 本身的结晶完整度遭到大面积破坏，晶区缺陷剧增，导致材料的热变形温度大幅度降低，高温刚性不稳。

⚠️耐化学介质侵蚀能力断崖式下跌：纯 PBT 极耐化学品，但过度酯交换后，非晶相无序扩大，小分子溶剂和工业油脂极易亲核渗透。在标准燃油（如 ASTM Fuel C）浸泡测试中，材料的力学保留率往往会崩溃式下跌。

3. 为什么需要 Metalign™ HR667？

传统改性配方习惯添加磷酸、柠檬酸或磷酸二氢钠（NaH₂PO₄）、磷酸酯（AX-71）作为酯交换抑制剂。但这些传统的无机小分子酸盐在 260d度以上的高温和高剪切环境下极其容易发生热降解、挥发，或在注塑件表面发生长效析出，无法在极限工况下彻底压制反应。

作为分子级高分子稳定剂，Metalign™ HR667 酯交换抑制剂通过高密度的多齿螯合官能团，在共混熔融状态下，主动靶向锁定并封闭系统内部的所有催化活性残留和杂质金属离子，从化学源头切断非受控酯交换反应的路径。

4. 数据对标

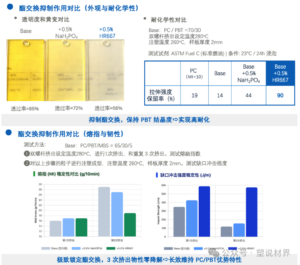

在标准 PC/PBT/MBS配方中，经历280度双螺杆高剪切加工与260度注塑成型，添加0.5% Metalign™ HR667与传统无机盐方案的数据对标如下：

结语

在开发低翘曲 PBT+GF 牌号时，引入 PC 满足了零件的几何尺寸要求是个创新的做法，但只有引入 Metalign™ HR667，才能真正保住材料的物性寿命。

靶向螯合催化剂可能不是该体系的唯一解，但它比 AX-71、磷酸二氢钠、磷酸二氢钙等有显著有效。

像 sabic、三菱等公司，可以通过弱剪切的螺杆设计和牺牲产量来一定程度抑制这个问题，但真正解决这个问题的，还需要从源头解决的酯交换抑制剂 Metalign

Metalign™ HR667 在微观上替代了传统易失效的小分子酸盐，为合金酯键筑起了高效的化学隔离屏障。它让改性工程师在不牺牲热变形温度、表观纯净度及耐化学品的前提下，真正驾驭低翘曲配方的加工视窗，这也正是高端低翘曲工程塑料长效稳定的底层化学逻辑。
